Nuove funzionalita' incluse nella versione 2
|
Gestione Progetti
Nelle precedenti versioni tutti i Progetti erano memorizzati in una singola cartella fissa. Molti utenti ci hanno chiesto la possibilita' di selezionare diverse cartelle,
per poter organizzare meglio il proprio lavoro. Per aiutarli abbiamo aggiunto la possibilita' di creare, modificare e cancellare sottocartelle direttamente dal programma devWing,
ed anche di effettuare il copia/incolla di progetti. E' quindi possibile selezionare la cartella di lavoro semplicemente con un doppio click su di essa, e quindi i Progetti nuovi, importati o incollati saranno aggiunti la'.
Un'altra funzione aggiunta per gli utenti di Profili e' la possibilita' di importare un pannello alare di Profili, Profili XT e Profili Pro semplicemente selezionandolo:
|
|
|
Nuove strategie di taglio
Molti utenti avevano richiesto la possibilita' di tagliare i blocchi anche capovolti, e questa funzione e' stata aggiunta
Questo e' molto utile per tagliare insieme sia la parte Destra che Sinistra. Applicando il capovolgimento
as uno dei due pannelli le loro viste in pianta saranno sovrapponibili, e quindi una minor quantita' di
polistirolo sara' sprecata.
Ecco l'esempio:
Questa non e' stata una cosa semplice da fare, in quanto:
- Nella versione 1 gli elementi interni potevano essere tagliati anche partendo da un percorso orizzontale sopra
al pannello. Questa funzione non era prevista per un percorso orizzontale sotto al pannello.
Ho cosi' aggiunto anche la possibilita' di tagliarli dal di sotto.
- Tutte le direzioni di taglio andavano ristudiate ed ottimizzate
- Molta matematica andava riscritta totalmente
Finalmente ora, dopo un lungo lavoro di test e messa punto, tutto sembra funzionare bene.
|
|
|
Nuova anteprima 3D migliorata
L'anteprima 3D e' stata completamente riscritta ed ora offre miglior qualita' e nuove funzioni, vedi la figura:
Ecco una breve lista delle nuove funzioni:
- Ora e' possibile accendere e spegnere ogni singola parte o gruppi di parti
- Le nuove viste e la possibilita' di passare a Proiezione Ortogonale permettono di fare misure anche sul 3D
- E' possibile applicare griglie personalizzabili, per avere riferimenti piu' precisi
- Possibilita' di mostrare l'intera ala e non solo la semiala destra
- Grafica di miglior qualita', che comprende ora l'evidenziazione degli spigoli
|
|
|
Nuova anteprima 3D di taglio migliorata
L'anteprima 3D di taglio e' stata completamente riscritta ed ora offre miglior qualita' e nuove funzioni, vedi la figura:
Ecco una breve lista delle nuove funzioni:
- Ora e' possibile vedere il GCode finale e la linea attuale durante la simulazione del taglio
- Le nuove viste e la possibilita' di passare a Proiezione Ortogonale permettono di fare misure anche sul 3D
- E' possibile applicare griglie personalizzabili, per avere riferimenti piu' precisi
- Possibilita' di mostrare l'intera ala e non solo la semiala destra
- Grafica di miglior qualita'
|
|
|
Inserimento dati direttamente da grafica 2D
Questa e' una funzionalita' totalmente nuova.
Partiamo dall'inizio.
Nella parte superiore di ogni pagina del Wizard di Progetto sono presenti molti campi di input, dove si devono inserire distanze e misure per definire la geometria del progetto. Per esempio, quando si definisce un longherone, occorre definire perlomeno la posizione e la dimensione della sezione. Questo va fatto inserendo i valori appunto in quei campi di input.
Questa nuova tecnologia permette di passare valori direttamente dall'anteprima 2D ai campi di input in modo molto semplice.
I campi di input abilitati a ricevere dati dalla grafica hanno uno sfondo colorato, e quando sono attivi nell'anteprima 2D attuale il testo e' mostrato in rosso.
A seconda del tipo di valore (coordinate, lunghezza-dimensione, angolo), il colore dello sfondo e' differente.
Quando viene posto il fuoco su un campo di questo tipo si vedranno nella grafica 2D dei punti di controllo. E' sufficiente cliccarli, spostarli nella posizione giusta e cliccare di nuovo il pulsante sinistro del mouse per applicare il nuovo valore.
Infatti dopo aver fatto questo il nuovo valore sara' inserito nella casella di input, ed il pulsante Update/Modify sara' premuto automaticamente, per mostrare l'effetto immediato.
Ecco qui sotto un esempio di cosa si vede quando si seleziona un campo di controllo per la larghezza di un longherone:
|
|
|
Coperture
Una grande novita' e' la possibilita' di disegnare e tagliare le coperture.
Questa non e' una funzione banale, in quanto la superficie deve essere sviluppata tenendo conto di curvature semplici o doppie.

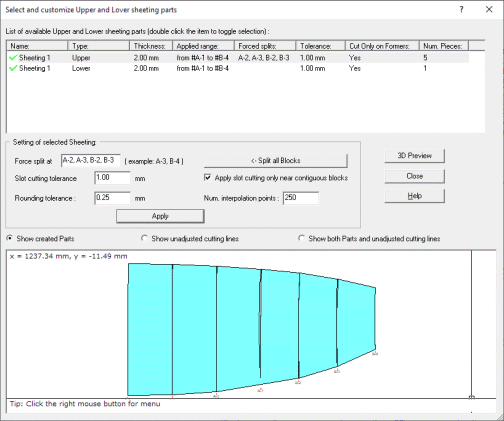

Ecco qui sotto l'aspetto della finestra di personalizzazione:
La versione 2 da' anche la possibilita' di definire coperture sottili (spessore virtualmente nullo).
Questo puo' essere utile se si vogliono tagliare il tessuto o il film di rivestimento, o valutarne il peso, senza
dover applicare inutilmente ulteriori calcoli sulle centine per sottrarre uno spessore in pratica nullo.
|
|
|
Calcolo di peso e dimensioni Ala
Tramite questa nuova funzione e' possibile calcolare Area, Volume e peso dell'ala.
E' possibile applicare materiali di default o personalizzati a parti o gruppi di parti, per poi vedere il peso di tutta l'ala
o dei soli elementi selezionati.
|
|
|
Altri piccoli miglioramenti
Ecco una breve lista:
- Tramite il menu principale e' ora possibile specificare di mantenere le dimensioni di default dei dialoghi limitate all'ingombro
della finestra principale. Questo perche' alcuni utenti dotati di schermi grandi desiderano lavorare con devWing appaiato fianco a fianco ad un'altra applicazione.
- Salvataggio ed apertura piu' veloce del progetto
- Funzione di pan su zoom di grafica 2D tramite trascinamento con mouse, prima era possibile solo tramite i cursori.
- E' stato inoltre applicato un gran numero di miglioramenti interni e la sistemazione di piccoli bug ed imprecisioni.
|
|
|
